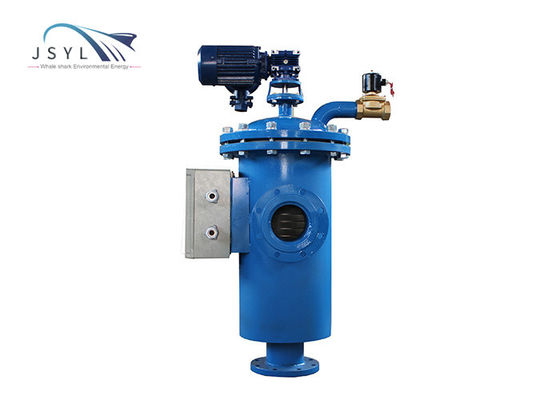

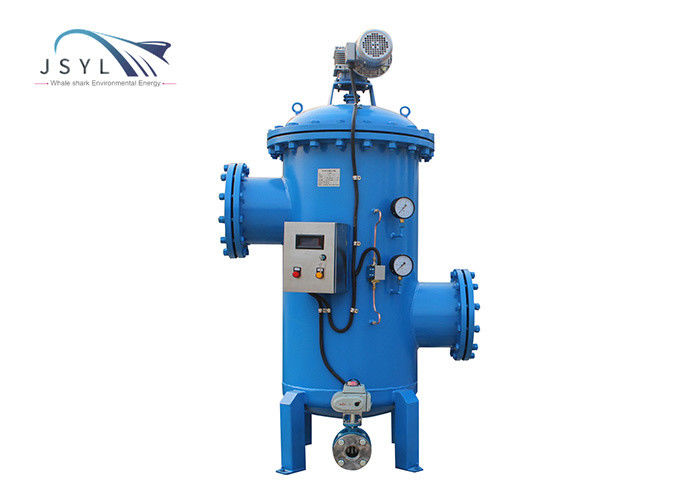

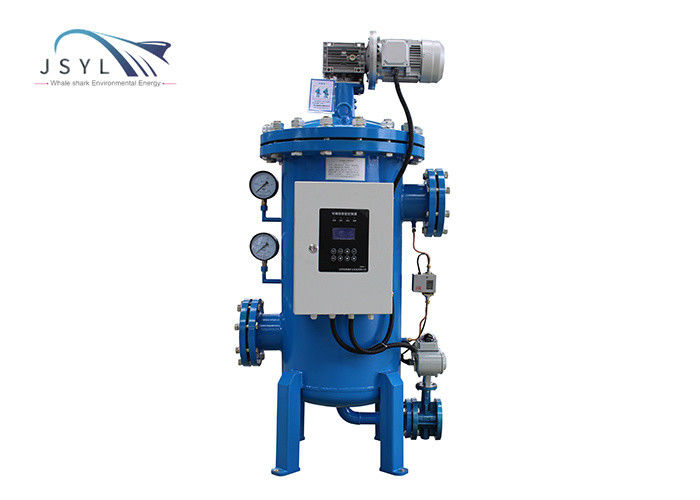

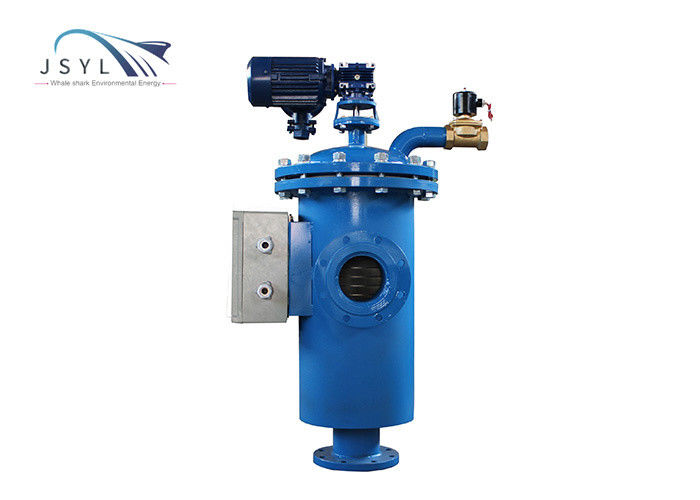

100um Systeem van de Koolstofstaal het Automatische Zelfreinigende Filter

Automatisch borsteltype het koolstofstaalmateriaal van de 100 micron industrieel filter


Beschrijf

Het filtreren proces:
Het ruwe water gaat de binnenkant van de het schermcilinder van in de inham van de filter, en vloeit door het scherm aan de afzet van de filter. De vuildeeltjes zijn opgesloten op de binnenoppervlakte van het scherm en vormen een „filtercake“, resulterend in een drukverschil over het scherm. De differentiële betekenissen van de drukschakelaar de differentiële druk, en wanneer het een vooraf ingestelde waarde bereikt, het het schoonmaken proces beginnen.

Zelfreinigend proces:
Tijdens het zelfreinigende proces, blijft het gefiltreerde proceswater stromen. De afvoerkanaalklep opent en de motor roteert de roestvrij staalborstel om de binnenoppervlakte van het cilindrische scherm te vegen. De deeltjes op het scherm worden opgesloten worden verwijderd door de borstel en vanaf de afvoerkanaalklep die gewassen. Het gehele proces vergt 20-30 seconden. De watervoorziening is ononderbroken door het proces.
Controlesysteem:
Twee types van controleraad zijn beschikbaar: PLC/tijdopnemer
De zelfreinigende cyclus begint in om het even welke volgende situaties

1. Ontvang het signaal van de differentiële drukschakelaar
2. Het intervalparameter van de controlebordtijd het plaatsen
3. Handbegin

Het werk principe

Normale het werk wijze:

De vloeistof gaat de lichaamsfilter door de inham in aan filter, wordt de vloeistof gefiltreerd door het filterelement, en de onzuiverheden in de vloeistof worden gedeponeerd op het scherm van de roestvrij staalfilter. Wanneer de inhamdruk en de afzetdruk de toelaatbare waaierwaarde bereiken; het systeem vergt hand zelfreinigend Materiaal; handcranked reductiemiddel drijft de borstel roteren om het filterelement schoon te maken; tegelijkertijd, opent de afvoerkanaalklep om de riolering te lossen; de het schoonmaken tijd (het drukverschil tussen de inham en de afzet is nul), de klep sluit wanneer het schoonmaken over is; het reductiemiddel houdt op werkend; de systeemwinst naar de begintoestand; Begin om het volgende filtratieproces in te gaan.

Eigenschappen

1: Grote stroom; klein volume; groot filtergebied
2: Ononderbroken stroom tijdens zelfreinigend en riolering, laag waterverbruik en korte het schoonmaken tijd.
3: De assemblage van het filterelement is gemakkelijk te demonteren, te vervangen en te handhaven.
4: Het unieke ontwerp van de schoonmakende borstel (met de lente en een intrekbare aanpassing; uniek)
5: De handopnameklep/de afvoerkanaalklep, het materiaal houden op werkend, en de interne riolering kan manueel worden gelost
